(06/03/2020 12:24:06 отредактировано mechatronica)

Тема: can2sky.com - бесплатный сервис расшифровки CAN-шины

Привет спортсменам-каноистам!

Вот мы тут решили внести свой вклад в упрощение работы с CAN.

Как это происходит на данный момент - существует множество CAN-USB сканеров, которые записывают текстовый лог. Например, такой:

40,561 0CA7FFF6 8 04 00 00 00 00 00 00 00
40,561 0CA6FFF6 8 00 00 0F 00 00 00 00 00
40,561 0CFF40F6 8 00 00 00 00 00 00 00 00
40,562 18F005F6 8 FF FF FF FB FF FF 20 50
40,562 14FFB4F6 8 00 FF 16 F0 FF FF FF FF
Часть трекеров умеет это тоже делать, где-то наиболее популярные параметры выдаются уже в расшифрованном виде (скорость, обороты, мгновенный расход топлива  и тд). Другие, менее популярные -  либо отображаются либо записываются в текстовом логе.

Далее, у кого глаз наметан - может попробовать понять, какой параметр что означает путем выполнения каких-то действий.. наблюдая за изменением параметров. Дело это не самое простое и требует личного присутствия самого квалифицированного специалиста на объекте. При этом обычно заранее оценить возможность считывания параметра X или Y невозможно. Работа это высококвалифицированная и уважаемая.

Что делает новый сервис?
Вы регистрируете марку/модель/год ТС, загружаете текстовый лог (который может записать сотрудник любой квалификации).
Текстовый лог расшифровывается сервером на основе дефолтных правил разбора CAN-шины. Например, типичным набором правил является CAN J1939 и такой модуль на сервере есть. Вы  сразу получаете информацию об имеющихся параметрах, можете строить графики. Что далее - каждый производитель кроме поддержки стандартных CAN-сообщений J1939, как правило, обязательно добавляет свои PGN, не описанные нигде. Путем построения графиков совместно с известными параметрами вы сможете установить, что они обозначают и создать собственный набор правил разбора (парсер), применимый для данной единицы техники. В сервис встроен редактор SPN, вы сможете редактировать чтение даже отдельных битов.

Важно, что в ближайшем будущем добавится возможность коллективной работы. Т.е. будет возможность присвоить загружаемым логам и создаваемым правилам публичный статус, т.е. они будут доступны другим пользователям сервера.  Таким образом, загружаемый лог может анализироваться всем сообществом.

Поддерживаются не только грузовые авто, но и легковые.
Пару скриншотов во вложении, больше информации в руководстве
https://docs.google.com/document/d/1H3r … sp=sharing

  • can2sky.com - бесплатный сервис расшифровки CAN-шины
  • can2sky.com - бесплатный сервис расшифровки CAN-шины
  • can2sky.com - бесплатный сервис расшифровки CAN-шины
  • can2sky.com - бесплатный сервис расшифровки CAN-шины
Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
2

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

https://my.comma.ai/cabana/?demo=1
по аналогии сделали? Даже список авто тот же самый в инструкции прям как у них. Идея классная-будем осваивать

3

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

avaddon002 пишет:

https://my.comma.ai/cabana/?demo=1
по аналогии сделали? Даже список авто тот же самый в инструкции прям как у них. Идея классная-будем осваивать

dbc-файлы с того проекта, разумеется, пробовали использовать.
Самое смешное, что проект cabana заметили только позавчера. Но там только их оборудование же используется, мне кажется.

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
4

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

mechatronica пишет:
avaddon002 пишет:

https://my.comma.ai/cabana/?demo=1
по аналогии сделали? Даже список авто тот же самый в инструкции прям как у них. Идея классная-будем осваивать

dbc-файлы с того проекта, разумеется, пробовали использовать.
Самое смешное, что проект cabana заметили только позавчера. Но там только их оборудование же используется, мне кажется.

Да, у них только свое. Но думаю вы оценили как удобно анализировать

5

can2sky.com - бесплатный сервис расшифровки CAN-шины

(11/03/2020 09:43:07 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

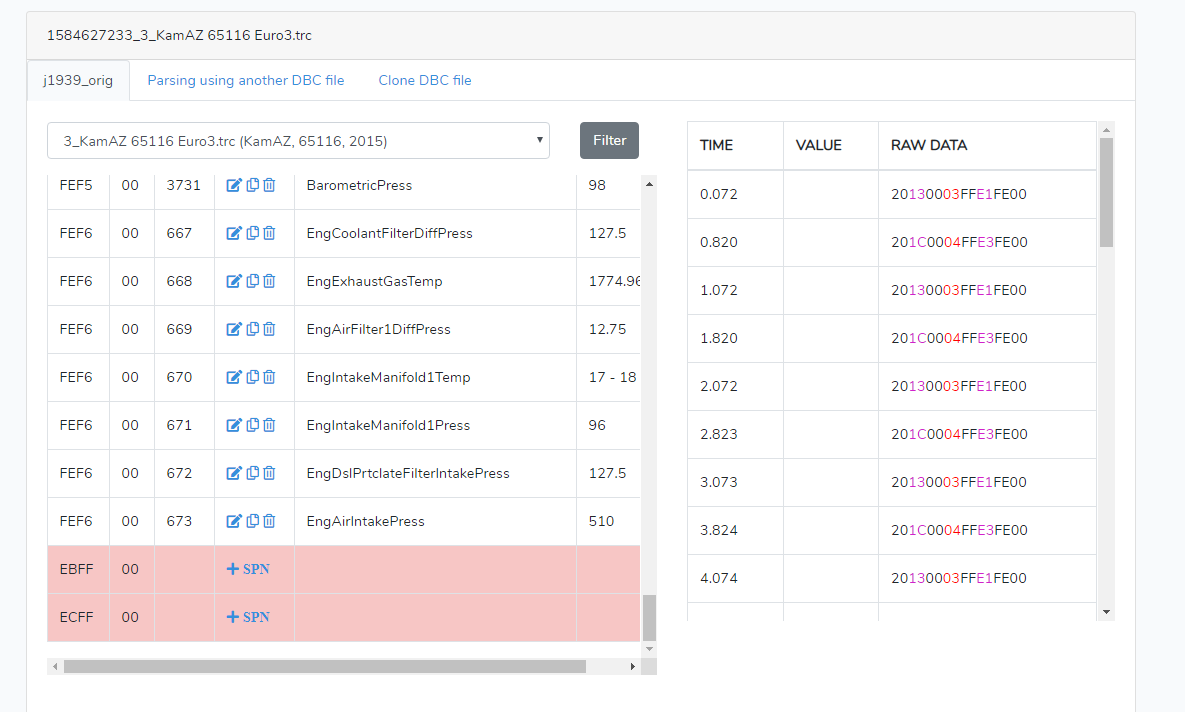

Добавлена расшифровка trc-файлов (формат популярного CAN-хакера)  для легковых авто.
думаем, что это серьезное упрощение задачи  ответа на вопрос "а что мы можем считать с автомобиля X?"

Можно было бы поддержать форматы логов, записываемых популярными трекерами, но для построения графиков необходимо время.
Кто пишет логи с временем?

  • can2sky.com - бесплатный сервис расшифровки CAN-шины
  • can2sky.com - бесплатный сервис расшифровки CAN-шины
Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
6

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Галилео пишет логи со временем и таймингом и метаданными, но у них свой собственный формат

mechatronica пишет:

Добавлена расшифровка trc-файлов (формат популярного CAN-хакера)  для легковых авто.
думаем, что это серьезное упрощение задачи  ответа на вопрос "а что мы можем считать с автомобиля X?"

Можно было бы поддержать форматы логов, записываемых популярными трекерами, но для построения графиков необходимо время.
Кто пишет логи с временем?

7

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

bekstr пишет:

Галилео пишет логи со временем и таймингом и метаданными, но у них свой собственный формат

mechatronica пишет:

Добавлена расшифровка trc-файлов (формат популярного CAN-хакера)  для легковых авто.
думаем, что это серьезное упрощение задачи  ответа на вопрос "а что мы можем считать с автомобиля X?"

Можно было бы поддержать форматы логов, записываемых популярными трекерами, но для построения графиков необходимо время.
Кто пишет логи с временем?

Ну сбросьте кто-нибудь логи галилео для 11- и 29-битного кана

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
8

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

mechatronica пишет:

Ну сбросьте кто-нибудь логи галилео для 11- и 29-битного кана

CAN-Log.
Saved at 09:25:56 on Пт ноя 23 2018
CAN. Start scan
ID=0CFF1C00 (8)   00 00 02 7D 00 BE 00 00
ID=0CFF1D00 (8)   00 00 28 00 25 FF F3 0C
ID=0CFF4C19 (8)   7F 57 FF 00 04 00 FF FF
ID=0CFF4D19 (8)   00 00 FF 3F FF FF FF FF
ID=14000003 (8)   C0 AA AA FA FF FF FF FF
ID=14FDCA17 (8)   01 FF FF FF FF FF FF FF
ID=14FEF017 (8)   FF FF FF FF FF FF 00 FF
ID=14FF0728 (8)   00 F4 FF 0C 14 14 14 14
ID=14FF0C03 (8)   1F 07 18 02 94 00 04 7D
ID=14FF0E07 (8)   00 00 00 00 00 3F FF FF
ID=14FF0F07 (8)   00 F4 00 00 00 00 00 00
ID=14FF1017 (8)   00 00 00 00 00 00 2A 01
ID=14FF1117 (8)   00 00 00 A0 00 00 00 00
ID=14FF1217 (8)   BF 13 A0 22 FF 1D 22 C5
ID=14FF1307 (8)   75 4B 00 08 00 72 00 40
ID=14FF1407 (8)   00 00 CF 33 FF 3C EC 3F
ID=14FF1505 (8)   30 40 01 BF C3 FF FF FF
ID=14FF1605 (8)   7D 7D 7D 7D E8 03 BE 03
ID=14FF1705 (8)   0F 00 FA BF FA 00 FA 00
ID=14FF1805 (8)   95 83 CB 01 FC FF FF FF
ID=14FF1905 (8)   00 00 00 10 DB 9E 79 F0
ID=14FF1A03 (8)   00 CC F8 D9 00 00 18 77
ID=14FF2303 (8)   00 00 00 00 00 00 00 00
ID=14FF2403 (8)   00 00 00 00 00 2A 01 FF
ID=14FF2503 (8)   00 FF FF FF FF FF FF FF
ID=14FF2707 (8)   00 FC FF FF FF FF FF FF
ID=14FF2A17 (8)   7D 79 FC FF FF FF FF FF
ID=14FFC005 (8)   04 00 00 00 00 00 00 00
ID=18FEE400 (8)   FF 3F FF FC FF 3F FF FF
ID=18FEF000 (8)   FF FF FF 10 40 CF FF FF
CAN. End scan
А то нигде не могу найти. Или скажите где можно посмотреть

9

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

79002410122 пишет:
mechatronica пишет:

Ну сбросьте кто-нибудь логи галилео для 11- и 29-битного кана

CAN-Log.
Saved at 09:25:56 on Пт ноя 23 2018
CAN. Start scan
ID=0CFF1C00 (8)   00 00 02 7D 00 BE 00 00
ID=0CFF1D00 (8)   00 00 28 00 25 FF F3 0C
ID=0CFF4C19 (8)   7F 57 FF 00 04 00 FF FF
ID=0CFF4D19 (8)   00 00 FF 3F FF FF FF FF
ID=14000003 (8)   C0 AA AA FA FF FF FF FF
ID=14FDCA17 (8)   01 FF FF FF FF FF FF FF
ID=14FEF017 (8)   FF FF FF FF FF FF 00 FF
ID=14FF0728 (8)   00 F4 FF 0C 14 14 14 14
ID=14FF0C03 (8)   1F 07 18 02 94 00 04 7D
ID=14FF0E07 (8)   00 00 00 00 00 3F FF FF
ID=14FF0F07 (8)   00 F4 00 00 00 00 00 00
ID=14FF1017 (8)   00 00 00 00 00 00 2A 01
ID=14FF1117 (8)   00 00 00 A0 00 00 00 00
ID=14FF1217 (8)   BF 13 A0 22 FF 1D 22 C5
ID=14FF1307 (8)   75 4B 00 08 00 72 00 40
ID=14FF1407 (8)   00 00 CF 33 FF 3C EC 3F
ID=14FF1505 (8)   30 40 01 BF C3 FF FF FF
ID=14FF1605 (8)   7D 7D 7D 7D E8 03 BE 03
ID=14FF1705 (8)   0F 00 FA BF FA 00 FA 00
ID=14FF1805 (8)   95 83 CB 01 FC FF FF FF
ID=14FF1905 (8)   00 00 00 10 DB 9E 79 F0
ID=14FF1A03 (8)   00 CC F8 D9 00 00 18 77
ID=14FF2303 (8)   00 00 00 00 00 00 00 00
ID=14FF2403 (8)   00 00 00 00 00 2A 01 FF
ID=14FF2503 (8)   00 FF FF FF FF FF FF FF
ID=14FF2707 (8)   00 FC FF FF FF FF FF FF
ID=14FF2A17 (8)   7D 79 FC FF FF FF FF FF
ID=14FFC005 (8)   04 00 00 00 00 00 00 00
ID=18FEE400 (8)   FF 3F FF FC FF 3F FF FF
ID=18FEF000 (8)   FF FF FF 10 40 CF FF FF
CAN. End scan
А то нигде не могу найти. Или скажите где можно посмотреть

Так тут же времени нету.. график не построить.

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
10

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Это со старых приборов. На новых там логгером пишется файл в своем формате, который только в их конфигураторе и открывается

11

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Сделаем импорт из csv, чтобы любой лог можно было подровнять в экселе, а потом загрузить. В старом логе галилео достаточно будет добавить от руки колонку с временем (любым).

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
12

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

это лог старого образца, сейчас новый прикреплю 29

mechatronica пишет:
79002410122 пишет:
mechatronica пишет:

Ну сбросьте кто-нибудь логи галилео для 11- и 29-битного кана

CAN-Log.
Saved at 09:25:56 on Пт ноя 23 2018
CAN. Start scan
ID=0CFF1C00 (8)   00 00 02 7D 00 BE 00 00
ID=0CFF1D00 (8)   00 00 28 00 25 FF F3 0C
ID=0CFF4C19 (8)   7F 57 FF 00 04 00 FF FF
ID=0CFF4D19 (8)   00 00 FF 3F FF FF FF FF
ID=14000003 (8)   C0 AA AA FA FF FF FF FF
ID=14FDCA17 (8)   01 FF FF FF FF FF FF FF
ID=14FEF017 (8)   FF FF FF FF FF FF 00 FF
ID=14FF0728 (8)   00 F4 FF 0C 14 14 14 14
ID=14FF0C03 (8)   1F 07 18 02 94 00 04 7D
ID=14FF0E07 (8)   00 00 00 00 00 3F FF FF
ID=14FF0F07 (8)   00 F4 00 00 00 00 00 00
ID=14FF1017 (8)   00 00 00 00 00 00 2A 01
ID=14FF1117 (8)   00 00 00 A0 00 00 00 00
ID=14FF1217 (8)   BF 13 A0 22 FF 1D 22 C5
ID=14FF1307 (8)   75 4B 00 08 00 72 00 40
ID=14FF1407 (8)   00 00 CF 33 FF 3C EC 3F
ID=14FF1505 (8)   30 40 01 BF C3 FF FF FF
ID=14FF1605 (8)   7D 7D 7D 7D E8 03 BE 03
ID=14FF1705 (8)   0F 00 FA BF FA 00 FA 00
ID=14FF1805 (8)   95 83 CB 01 FC FF FF FF
ID=14FF1905 (8)   00 00 00 10 DB 9E 79 F0
ID=14FF1A03 (8)   00 CC F8 D9 00 00 18 77
ID=14FF2303 (8)   00 00 00 00 00 00 00 00
ID=14FF2403 (8)   00 00 00 00 00 2A 01 FF
ID=14FF2503 (8)   00 FF FF FF FF FF FF FF
ID=14FF2707 (8)   00 FC FF FF FF FF FF FF
ID=14FF2A17 (8)   7D 79 FC FF FF FF FF FF
ID=14FFC005 (8)   04 00 00 00 00 00 00 00
ID=18FEE400 (8)   FF 3F FF FC FF 3F FF FF
ID=18FEF000 (8)   FF FF FF 10 40 CF FF FF
CAN. End scan
А то нигде не могу найти. Или скажите где можно посмотреть

Так тут же времени нету.. график не построить.

Опубликовать вложения

Иконка вложений вольво 460.rec 311.25 Кб, файл был скачан 356 раз(а)

13

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Причем только при подключенном приборе. Обещали сделать чтобы можно было хотя бы без подключения прибора смотреть лог.

avaddon002 пишет:

Это со старых приборов. На новых там логгером пишется файл в своем формате, который только в их конфигураторе и открывается

14

can2sky.com - бесплатный сервис расшифровки CAN-шины

(18/03/2020 16:11:20 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Добавили возможность импорта файлов CAN-лога в csv-формате. Теперь можно грузить любые логи, предварительно обработав их напильником экселем.

Формат файла должен быть следующим:

Верхняя строка - заголовок, столбцы time, pgn,b0,b1...b7 ,  обязательные, порядок не важен, столбец sa необязательный, разделители ;
Во вложении образец экселя, который сохраняем в csv, используя разделители
и получаемый csv, который грузим в сервис.


Есть в логе нету времени - пронумеруйте отметки времени в экселе.
Пример лога взят из соседней темы про Vw Polo, лог скопирован прямо из поста.

Опубликовать вложения

Иконка вложений polocsv.csv 1.72 Кб, файл был скачан 358 раз(а)

Иконка вложений polo_sample.xlsx 13.39 Кб, файл был скачан 318 раз(а)

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
15

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Для вопросов и обмена опытом есть группа https://t.me/candecoder

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
16

can2sky.com - бесплатный сервис расшифровки CAN-шины

(26/03/2020 20:42:47 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Понемногу добавляются инструменты разбора нераспознанных параметров CAN
Теперь изменяющиеся байты в неизвестных параметрах подсвечиваются. Им теперь проще сделать описания в редакторе SPN для построения графиков и сопоставления с другими параметрами.

  • can2sky.com - бесплатный сервис расшифровки CAN-шины
Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
17

can2sky.com - бесплатный сервис расшифровки CAN-шины

(05/04/2020 22:06:40 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Пока есть время свободное - улучшаемся. Добавлена расшифровка Пежо-Ситроен

Интересно заняться логами сельскохозяйственной техники, теоретически - там стандарт ISOBUS, входящий  в состав SAE J1939
Пробуйте, у кого есть записанные логи.

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
18

can2sky.com - бесплатный сервис расшифровки CAN-шины

(08/04/2020 10:09:35 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Улучшена расшифровка BMW и PSA
Появился режим публичных логов, когда ваш лог с расшифровкой доступны для просмотра всем остальным пользователям.
Также можно комментировать публичные логи, помогая (или наоборот, запутывая автора).

  • can2sky.com - бесплатный сервис расшифровки CAN-шины
Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
19

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Добавлена поддержка CAN-логов терминалов мониторинга АвтоГРАФ. Их можно получать дистанционно без выезда к автомобилю. Попробуйте проверить, все ли интересные параметры вы считываете.

Лог должен иметь примерно такой вид:
00001259: < 1800001D FFFFFF00 FFFFFFFF (1)
00001259: < 18FF3603 FF590105 FFFFFFFF (1)
00001260: < 18FF6121 FFFFFFFF FFFFCFF3 (1)
00001261: < 18FFAE03 FFF3C000 FFFFFFFF (1)
00001261: < 18FFB103 00000000 FFFF0000 (1)
00001262: < 18FFB203 FF000401 FFFFFFFF (1)

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
20

can2sky.com - бесплатный сервис расшифровки CAN-шины

(22/04/2020 08:15:46 отредактировано mechatronica)

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Появился новый парсер J1939 (называется J1939_DA1), включающий ряд новых параметров, в том числе некоторые параметры сельхозтехники.
Стоит сказать, что самые интересные параметры работы сельхозтехники обычно находятся в manufacturer-defined полях (начинаются c FF).
Поэтому надеяться, что расшифровка данных комбайна Case автоматически даст нам информацию по Claas не стоит.
Добавили имеющуюся информацию по комбайнам Case и John Deere, было бы интересно проверить на логах.

  • can2sky.com - бесплатный сервис расшифровки CAN-шины
Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
21

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

mechatronica пишет:

Появился новый парсер J1939 (называется J1939_DA1), включающий ряд новых параметров, в том числе некоторые параметры сельхозтехники.
Стоит сказать, что самые интересные параметры работы сельхозтехники обычно находятся в manufacturer-defined полях (начинаются c FF).
Поэтому надеяться, что расшифровка данных комбайна Case автоматически даст нам информацию по Claas не стоит.
Добавили имеющуюся информацию по комбайнам Case и John Deere, было бы интересно проверить на логах.

Есть логи с СХ техники, снятые терминалом Galileo. Трактор New Holland T9.615 (аналогичен с трактором CASE IH)

CAN-Log.
Saved at 15:25:35 on Вт май 26 2020
CAN. Start scan
ID=0C000027 (8)   C9 90 1A FF FF FF FF 22
ID=0C000127 (8)   C3 C0 5D FA FF F0 FF 04
ID=0C000F27 (8)   FC FF FF 7D FF FF FF 23
ID=0CF00300 (8)   FF FF 1C FF FF FF 63 FF
ID=0CF00400 (8)   60 FF 87 98 1A 27 FF 88
ID=0CFDD606 (8)   01 00 01 00 50 FF FF FF
ID=0CFF0027 (8)   C0 44 FF FF FF FF FF FF
ID=0CFF1A20 (8)   00 00 00 00 00 00 FF FF
ID=0CFF3527 (8)   52 03 52 03 FF 00 FF FF
ID=0CFF4C19 (8)   93 84 FF 00 00 00 C3 FD
ID=0CFF4D19 (8)   86 00 FF 03 2D FA 40 C3
ID=0CFFC327 (8)   03 FF 00 00 00 00 08 FF
ID=14FF0F09 (8)   00 00 00 6F 00 00 00 00
ID=14FF1323 (8)   FF FF FF FF F3 FF FF FF
ID=14FF2926 (8)   FF FF FC FF FF FF FF FF
ID=14FF3713 (8)   00 00 00 FF FF FF FF FF
ID=14FF3926 (8)   00 00 F8 FF FF FF FF FF
ID=1800001D (8)   00 FF FF FF FF FF FF FF
ID=18EBFF00 (8)   02 1F D2 A0 28 DF E0 2E
ID=18EBFF0F (8)   01 14 01 20 1C 67 C0 5D
ID=18ECFF0F (8)   20 13 00 03 FF E1 FE 00
ID=18F0000F (8)   50 7D 7D F3 00 FF FF 7D
ID=18FEBD00 (8)   00 FE FF FF FF FF FF FF
ID=18FECA00 (8)   03 FF 00 00 00 00 FF FF
ID=18FEDF00 (8)   81 9C 05 1B 7D 8B 05 00
ID=18FEE400 (8)   30 FF FF FC FC FF FF FF
ID=18FEEE00 (8)   61 3D 69 29 FF FF FF FF
ID=18FEEF00 (8)   FF FF FF 75 FF FF FF FF
ID=18FEF200 (8)   77 00 00 00 00 00 FF FF
ID=18FEF500 (8)   C7 FF FF FF FF 3C FF FF
ID=18FEF600 (8)   FF 31 39 31 FF FF FF FF
ID=18FEF700 (8)   FF FF FF FF 10 01 10 01
ID=18FF0303 (8)   FF FF FF FF FF FF FC FF
ID=18FF0C03 (8)   1F 04 18 01 94 00 05 7D
ID=18FF1003 (8)   51 03 FF FF FF FF 00 00
ID=18FF1117 (8)   BD 02 00 C0 F2 FF 00 00
ID=18FF1217 (8)   C6 37 FF 13 AF FF 64 CD
ID=18FF1422 (8)   00 FF 00 00 00 00 00 00
ID=18FF1503 (8)   F3 FF FF FF FF FF FF FF
ID=18FF1A03 (8)   04 0F FA C3 14 08 44 01
ID=18FF1D17 (8)   FF FF 32 FF FF FF FF FF
ID=18FF2100 (8)   E0 13 FF 34 00 00 00 00
ID=18FF2200 (8)   00 02 00 00 00 FF 00 1F
ID=18FF2403 (8)   1A 20 00 00 4A 88 01 FF
ID=18FF2503 (8)   0F FF FF FF FF FF FF FF
ID=18FF2A17 (8)   81 88 FF FF FF FF FF FF
ID=18FF2C03 (8)   B1 00 00 00 5A 03 00 FF
ID=18FF2D22 (8)   00 00 01 00 FE FF FF FF
ID=18FF2E22 (8)   01 00 FE 01 00 FE FF FF
ID=18FF2F22 (8)   01 00 FE 01 00 FE FF FF
ID=18FF3022 (8)   01 00 FE 00 00 00 FF FF
ID=18FF3122 (8)   00 00 00 00 00 FF FF FF
ID=18FF3222 (8)   7D B7 7D 7D 7D 64 FA FA
ID=18FF3322 (8)   7D B7 7D 7D 7D 64 FA FA
ID=18FF3422 (8)   00 00 06 3F FF FF FF FF
ID=18FF3603 (3)   11 01 45 88 1A 27 FF 88
ID=18FF385B (8)   00 00 01 00 FF FF FF FF
ID=18FF462A (8)   00 00 FF FF FF FF FF FF
ID=18FF6121 (8)   FF FF FF 7F F3 C3 FF FF
ID=18FF802A (8)   00 00 00 00 00 00 00 00
ID=18FF8F17 (8)   A2 21 03 00 30 2F 00 FF
ID=18FFAC22 (8)   50 50 50 50 50 50 50 50
ID=18FFAD22 (8)   50 50 50 50 50 50 50 50
ID=18FFAE03 (8)   00 C0 F3 FF FF FF FF FF
ID=18FFAF31 (8)   C0 C3 FC FF C3 FC 03 FF
ID=18FFB02A (8)   FF FF CF FF FF FF FF FF
ID=18FFB031 (8)   CF F0 F0 FF 00 00 00 00
ID=18FFB103 (8)   00 00 00 00 00 00 FF FF
ID=18FFB203 (8)   00 00 00 FF FF FF FF FF
ID=18FFB306 (8)   00 FF 03 FF 3F FC 03 0A
ID=18FFB406 (6)   FF 03 FF 03 E8 03 00 00
ID=18FFB42A (8)   FF FF FF FF FF F3 FF FF
ID=18FFB606 (8)   22 02 23 02 2C 02 21 02
ID=18FFB706 (8)   E8 3F B3 DB B6 FC FF BF
ID=18FFC217 (8)   20 18 03 FF FF FF FF FF
CAN. End scan

22

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

ZHELEZYAKA пишет:

T9.615

Скриншотами долго копировать, зайдите на сервис -  этот лог в публичных по ссылке доступен.
В  этом логе много  manufacturer-specific параметров, начинающихся с FF. Боюсь,комбайновые параметры Case не очень подходят к трактору.

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
23

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

На следующей неделе можем снять логи с Комбайнов New Holland/CASE IH (один концерн выпускает)

mechatronica пишет:
ZHELEZYAKA пишет:

T9.615

Скриншотами долго копировать, зайдите на сервис -  этот лог в публичных по ссылке доступен.
В  этом логе много  manufacturer-specific параметров, начинающихся с FF. Боюсь,комбайновые параметры Case не очень подходят к трактору.

24

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

ZHELEZYAKA пишет:

На следующей неделе можем снять логи с Комбайнов New Holland/CASE IH (один концерн выпускает)

mechatronica пишет:
ZHELEZYAKA пишет:

T9.615

Скриншотами долго копировать, зайдите на сервис -  этот лог в публичных по ссылке доступен.
В  этом логе много  manufacturer-specific параметров, начинающихся с FF. Боюсь,комбайновые параметры Case не очень подходят к трактору.

Давайте smile

Датчики расхода и уровня топлива, системы бортового взвешивания, контроля температуры и другое оборудование для телематики
Manufacturer of fuel level/consumption sensors, onboard weighing, temperature sensors, displays.... etc.
eurosenstelematics.com
telegram channel (ENG)  https://t.me/eurosens  (RUS) https://t.me/mechatronicsby
25

can2sky.com - бесплатный сервис расшифровки CAN-шины

Re: can2sky.com - бесплатный сервис расшифровки CAN-шины

Добрый день! Просим помочь расшифровать идентификаторы по технике. Лог прикладываю во вложение. Техника Зерноуборочный комбайн Acros 595 PLUS 2017-2018 год выпуска. Интересуют параметры обороты двигателя транспорта, расход топлива мгновенный или накопительный, температура жидкости, работа жатки !!!! уровень заполнения бункера, Работа шнека и т.д. Ответить прошу на почту risergei577@mail.ru
