Тема: Высокоточная станция для тарированиа топливных баков. Exotron

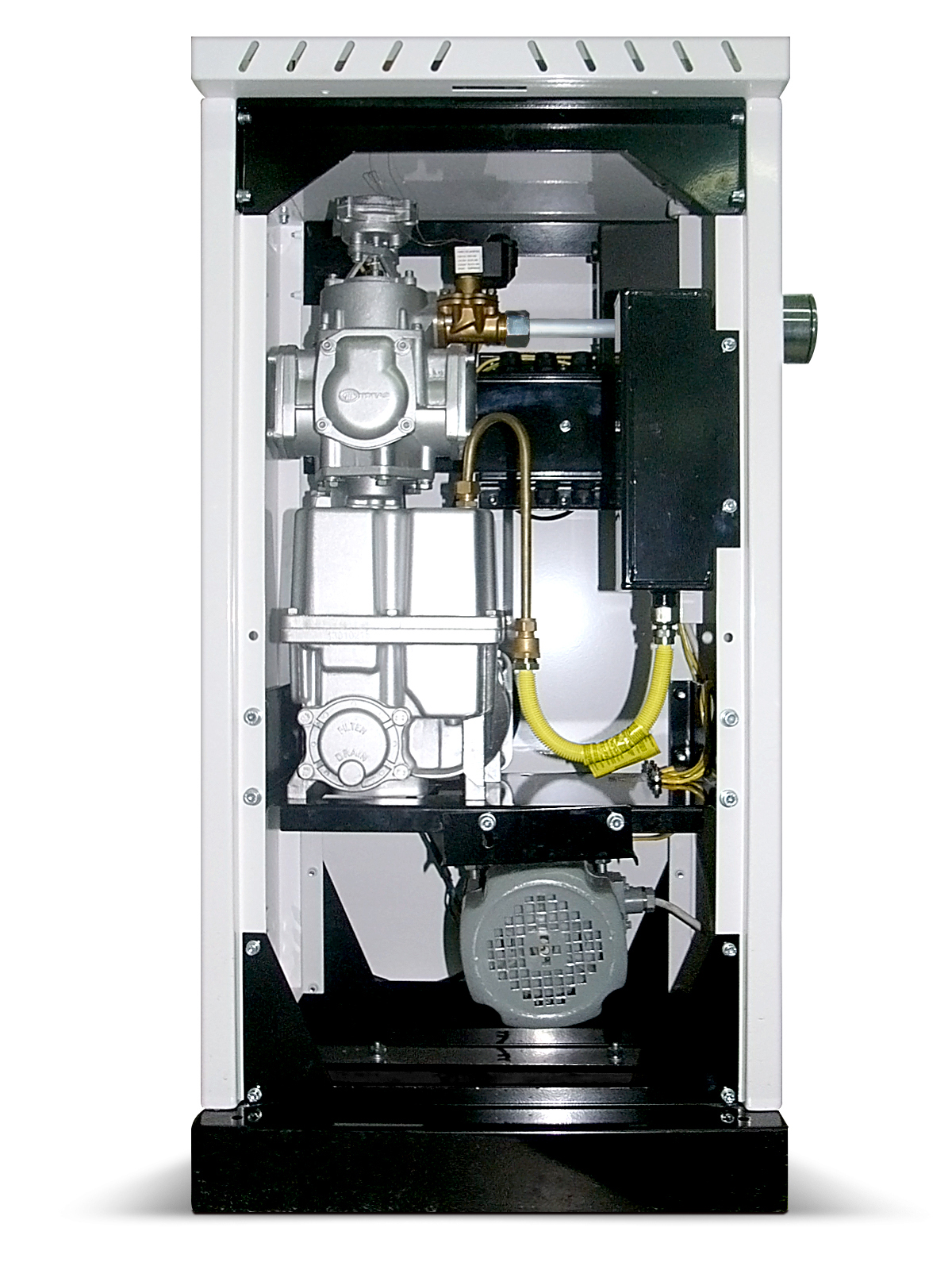

Представляем новый вариант корпуса для станции тарирования EST-03
Станция тарирования EST-03: режим тарирования бака.
Станция тарирования EST-03: Просмотр состояния датчиков уровня

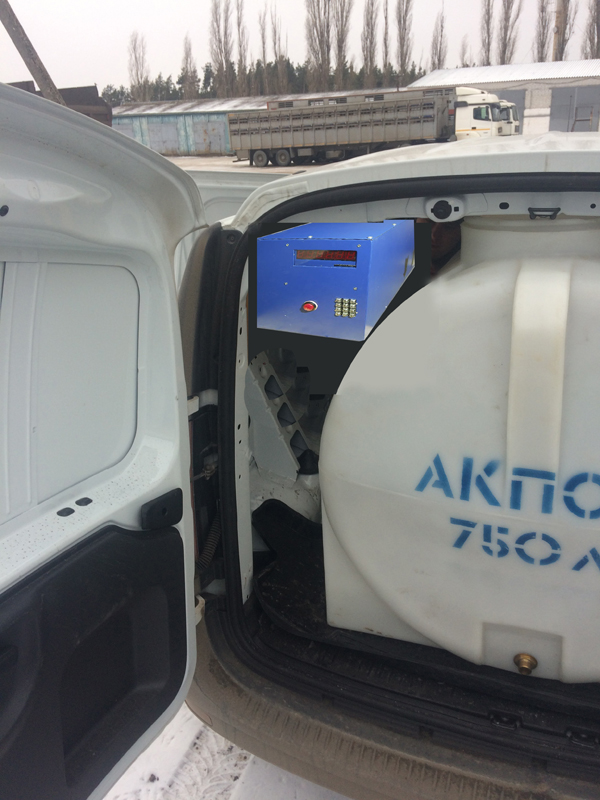

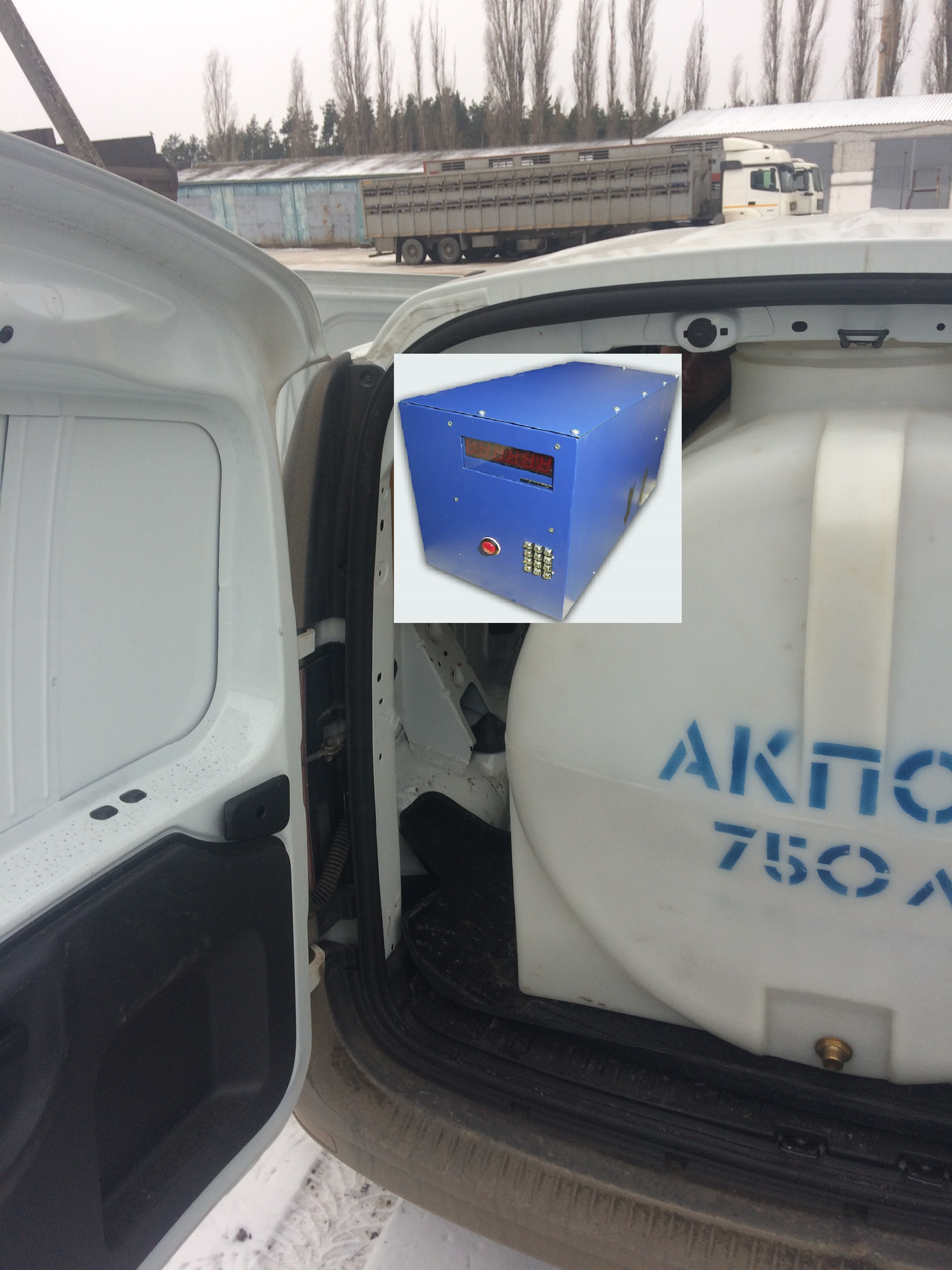

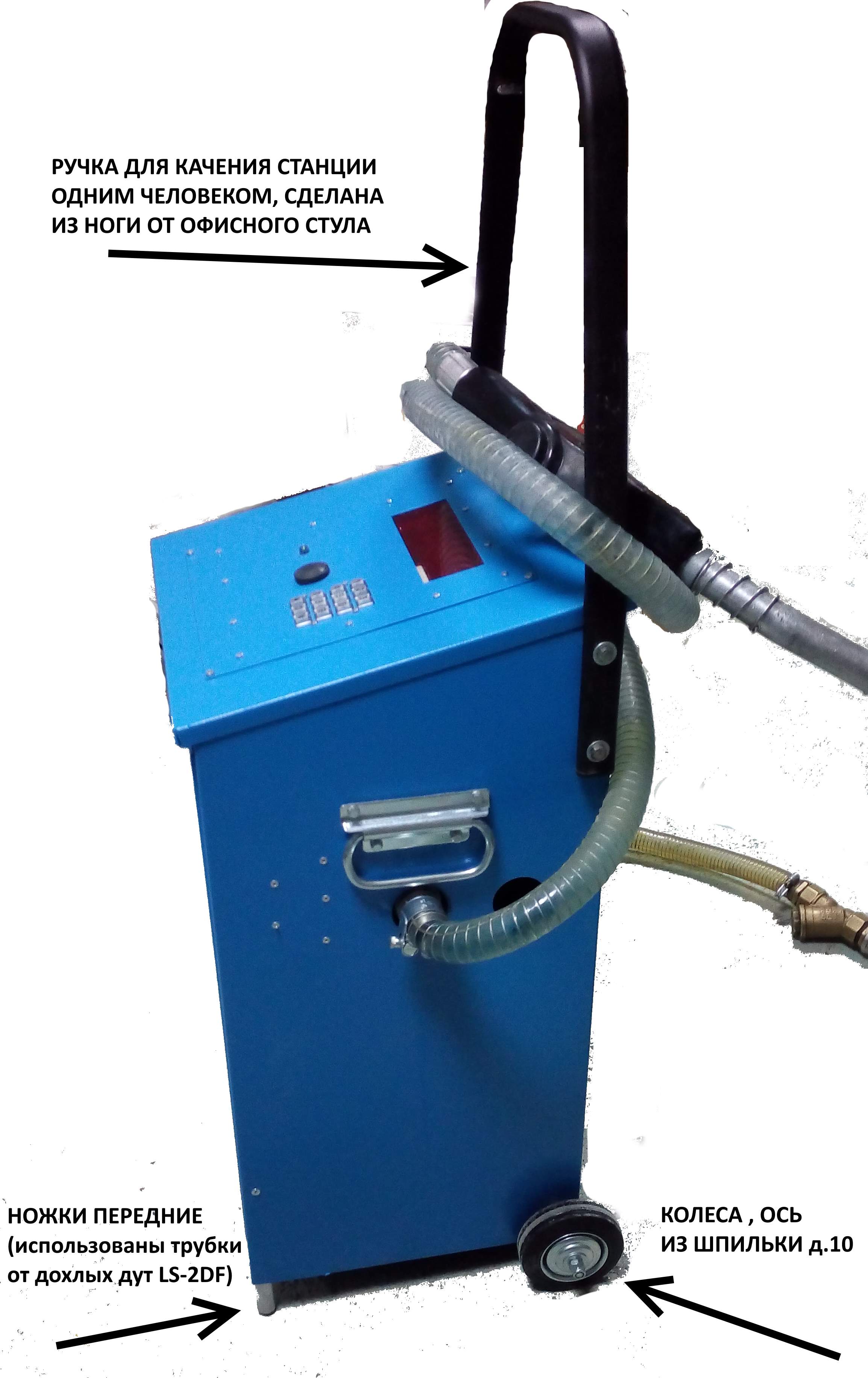

Пример использования станции на легковом автомобиле:
г. Рязань компания ТМТ
http://exzotron.ru/vyisokotochnaya-st...
Никогда не было так просто тарировать баки как с полностью автоматическим оборудованием – роботом EST-03 от компании Экзотрон Технолоджи. Вам достаточно задать объём ёмкости, дозу, паузу между проливами, подключить ДУТ и запустить станцию тарирования. ЕST-03 сама тарирует ёмкость, пока вы устанавливаете прочее GPS оборудование. И после завершения вы получаете данные калибровки датчика уровня в формате Омникомм.

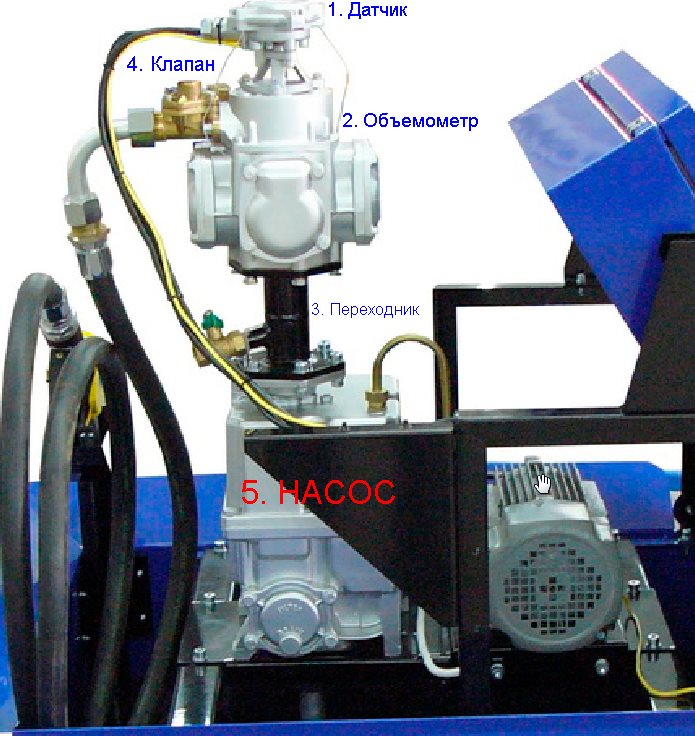

Одним из основных элементов данного оборудования тарировки является объёмный счётчик для тарировки топливного бака, используемый вместо обычных счётчиков топлива. Объёмомер по устройству подобен двигателю внутреннего сгорания, имеет в своём составе похожий на коленчатый вал механизм с поршнем и кольцами. Положительным моментом данного счётчика дизельного топлива или бензина является то, что от скорости потока не изменяется внутренний калибровочный коэффициент.
Точность используемого в мобильной станции тарирования ЕST-03 измерителя объёма составляет 0,25%. Также в нашем решении мы используем дозирование топлива и порционный налив, а для точной тарировки бака систему двухконтурного клапана. Клапан снабжен большим и малым проходом. Последний литр дозы раздаётся при закрытом большом проходе только через малый. За счёт этого точность выдачи топлива составляет до 20гр на дозу.
Автоматическая станция тарировки датчиков уровня топлива снабжена фильтром грубой очистки с сеткой. Фильтр Piusi разборной и может быть легко почищен от скопившегося мусора. Насосы на ЕST-03 используются Piusi на 72л. в минуту. Важный элемент оборудования для тарировки баков — это поддержка системы автоналива с дозированием топлива. Монтажник может задать объём топливного бака, размер дозы топлива и величину паузы между порциями, подключить станцию тарирования к ноутбуку, а также подключить к станции до 4-х датчиков уровня, полностью автоматически протарировать ёмкость и получить результат тарировки на ноутбуке в формате Омникомм. Это упрощает процесс калибровки датчиков уровня топлива Эскорт, Автограф и Омникомм, уменьшает ошибки и увеличивает качество работы.

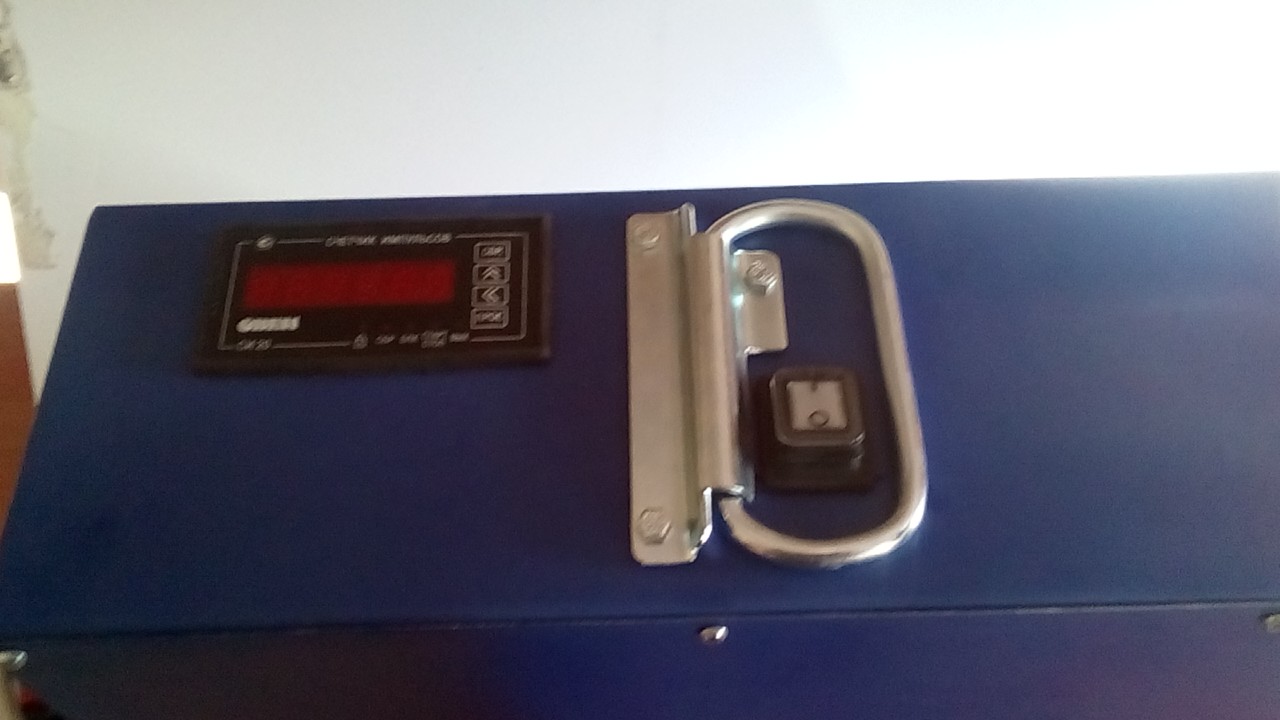

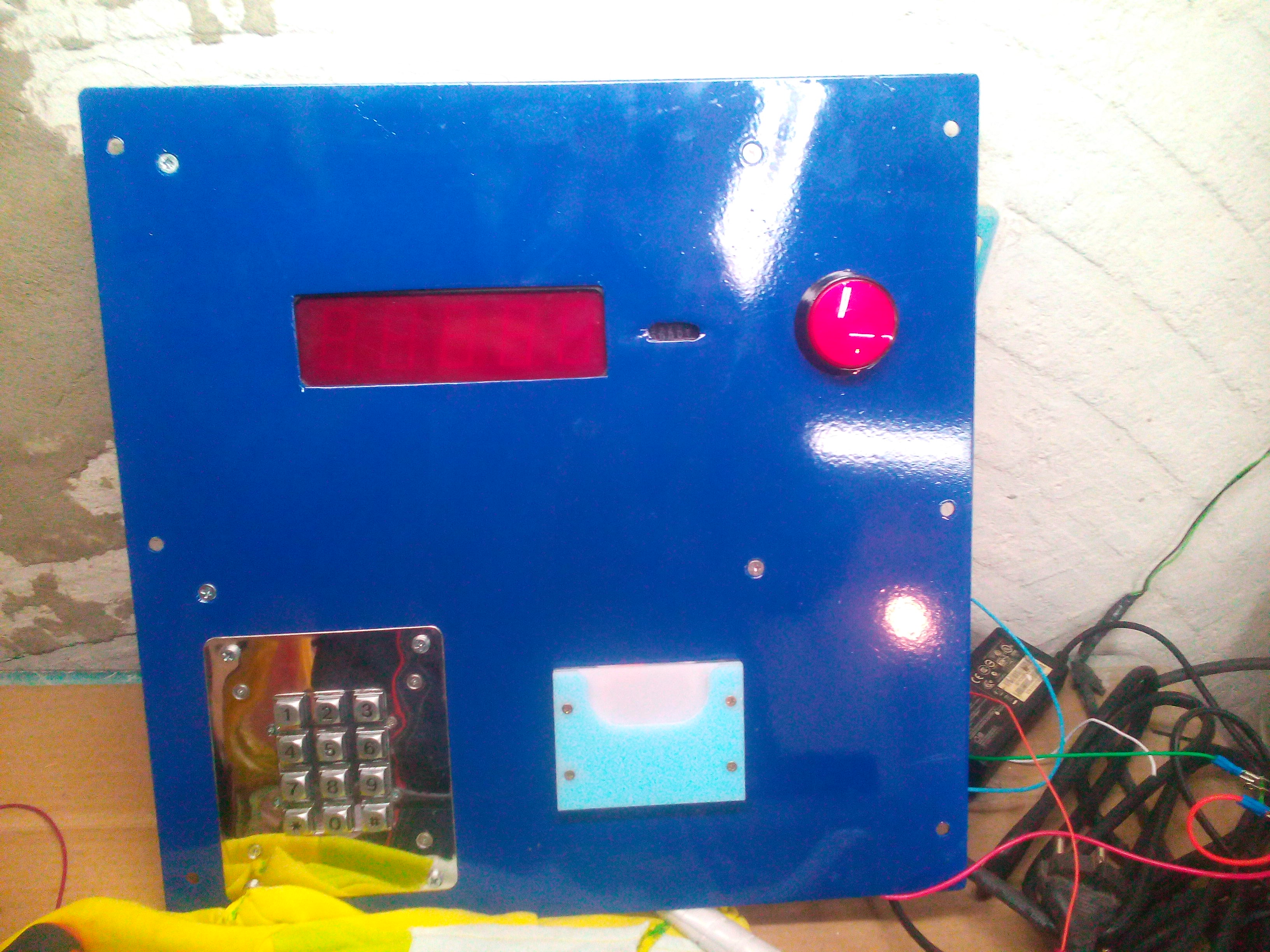

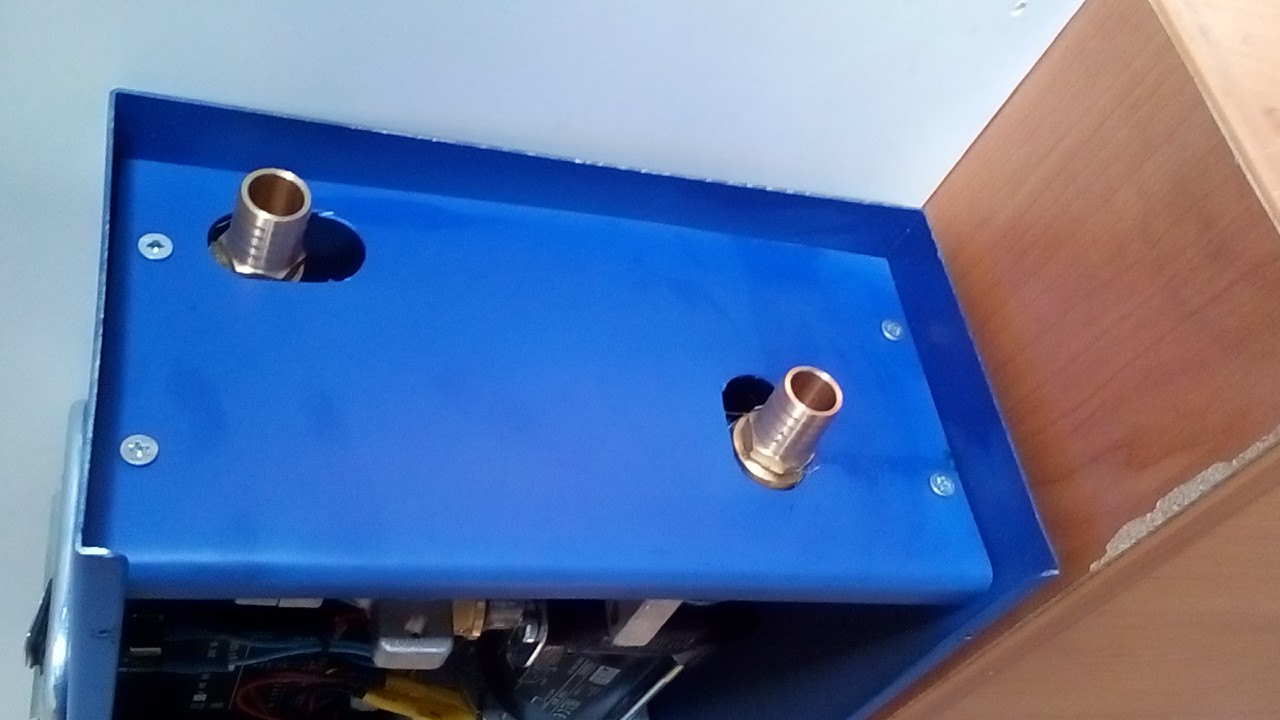

Внешние характеристики: Тарировочная станция снабжена ручками для переноса, с левой стороны вход под топливный шланг 25мм. На входе желательно использовать очень жесткий шланг, для того чтобы, при прокачке топлива он не слипался, так как насос вызывает вакуум в шланге. С правой стороны выход для выдачи топлива, также на 25мм. С левой стороны расположена коробка с контактором для пуска двигателя с встроенным предохранителем и тумблером для выключения питания. Сверху находится клавиатура для набора порции и для программирования. Так же есть кнопка экстренного стопа. Все операции настройки и управления выполняются через клавиатуру. Имеется 2 контакта: ETR и LLS, первый для подключения программатора, второй для подключения датчиков уровня топлива. Высота тарировочной станции ЕST-03 70 см, вес 35 кг.

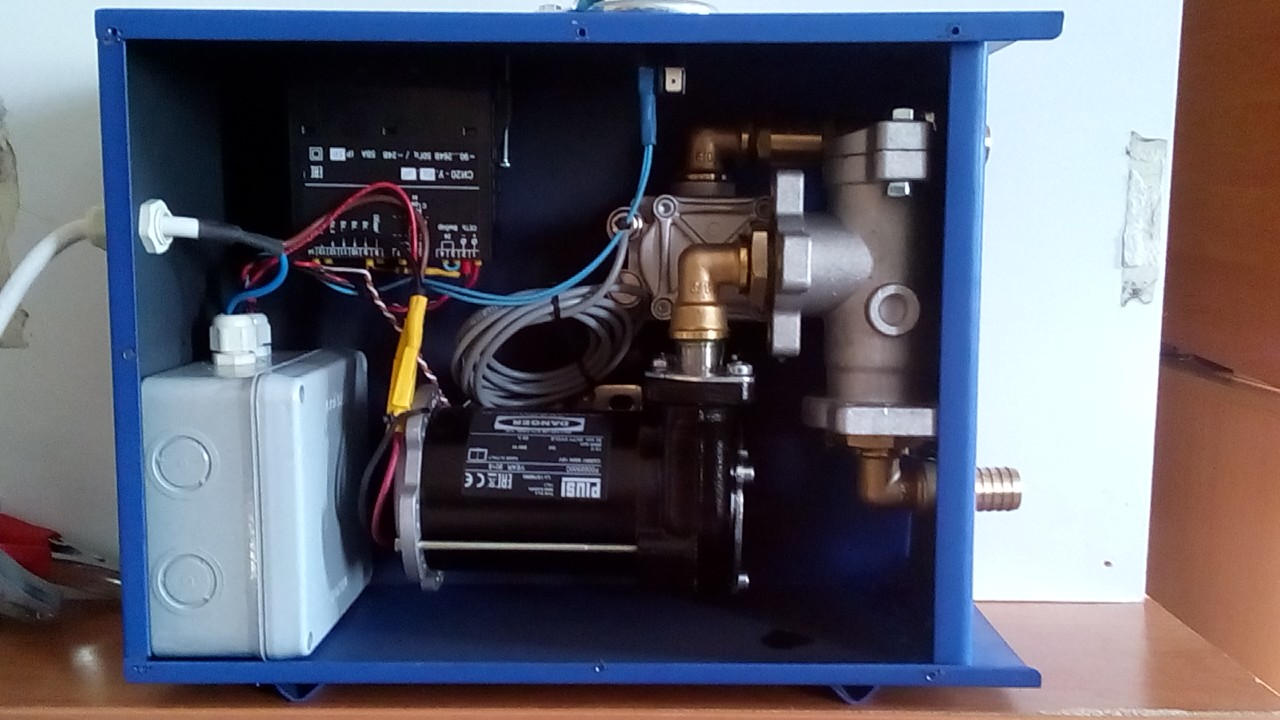

Возможна продажа тарировочных станций как со склада, так и с комплектацией под заказ, под различные виды напряжения и топлива, базовая комплектация 220v на дизельное топливо, а также с фильтром тонкой очистки. Возможно исполнение в горизонтальном корпусе. Станцию ЕST-03 можно дооснастить считывателем пластиковых карт и GSM модулем или прибором GPS глонасс для передачи показаний в систему GPS мониторинга или в 1С. В этом случае получится заправочная колонка EFL. Компания Экзотрон технолоджи также производит тарировочные станции EST-0.2 mini.
Основные характеристики изделия:
Питание 220V.
Скорость потока топлива 65 литров в минуту.
Фильтр грубой очистки Piusi
Двухконтурный клапан для точного налива до 20 грамм.
Точность на уровне 0.25%.
Комплект повышенной отказоустойчивости.
Удобные ручки по бокам для переноски.
Температурный режим от минус 40 до плюс 50.
Может находиться на открытом воздухе, однако желательно размещать под навесом.
Вес 35 кг. Габариты 35*35*70.
Вид топлива дизельное.
Основные возможности:
Базовая конструкция аналогична легендарной станции тарирования EST-01, но используется электронная компоновка 2018 года с такими возможностями:
автопролив (работа с заданной порцией и заданной паузой)
более качественные функции механической и электронной калибровки датчиков уровня
биппер, отмечающий, например, остановку и/или пуск пролива
USB выход (для съёма данных в цифровом виде)
вход RS485 для подключения до 4-х датчиков уровня топлива
автоматическая остановка при достижении одним из датчиков значения 4095
электронная калибровка счётчика топлива
возможность обновления прошивки (программатор в комплекте)
