Универсальный индикатор BLE датчиков GL-TV Tab 1.3

(15/07/2022 15:37:01 отредактировано glonass.tv)

Тема: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Универсальный индикатор BLE датчиков GL-TV Tab 1.3
Универсальный индикатор BLE датчиков GL-TV Tab 1.3

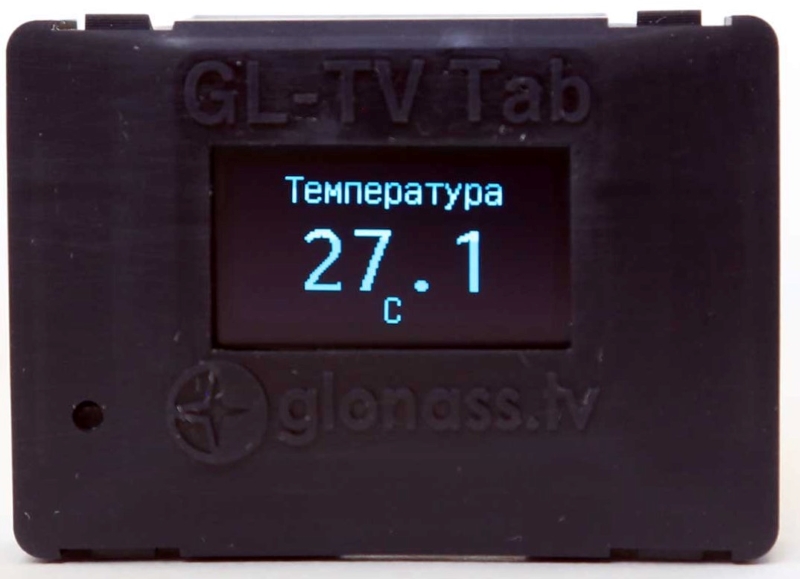

Универсальный индикатор GL-TV Tab предназначен для отображения текущих значений беспроводных автономных датчиков BLE (Bluetooth Low Energy) и проводных цифровых датчиков, работающих по интерфейсу RS-485.

Основные области применения:

  • Индикатор объема топлива транспортных средств. Точная информация по остатку в баке;.
  • Контроль уровня топлива в топливных резервуарах, в топливных парках, минизаправках;.
  • Индикатор температуры рефрижератора с использованием беспроводных температурных датчиков, работающих по интерфейсу BLE;.
  • Индикация технологических данных в производственных линиях.

Настройка прибора осуществляется с помощью смартфона или ноутбука по интерфейсу WI-FI.

Ссылка на сайт

  • Универсальный индикатор BLE датчиков GL-TV Tab 1.3
2

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

какая цена?

3

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

3900 там на сайте написано. Дороговато... цену пополам и товар пойдет.

4

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

24Glonass пишет:

3900 там на сайте написано. Дороговато... цену пополам и товар пойдет.

По данной ссылке указана цена для конечных клиентов.

5

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Сам прибор тож от батарейки работает? Было бы удобно чтобы просто на панель приклеить без всяких проводов.

6

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

24Glonass пишет:

Сам прибор тож от батарейки работает? Было бы удобно чтобы просто на панель приклеить без всяких проводов.

Нет, в данной конфигурации батарейки не предусмотрены.

7

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

(07/09/2022 08:21:13 отредактировано glonass.tv)

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Универсальный индикатор BLE датчиков GL-TV Tab 1.3Универсальный индикатор BLE датчиков GL-TV Tab 1.3
В процессе производства и эксплуатации универсальных индикаторов GL-TV Tab 1.3 возникли очевидные и необходимые доработки программного обеспечения, корпуса, и мы их реализовали:

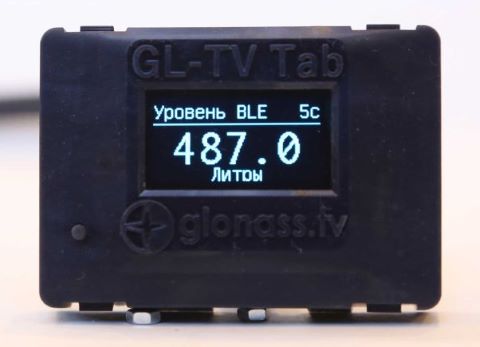

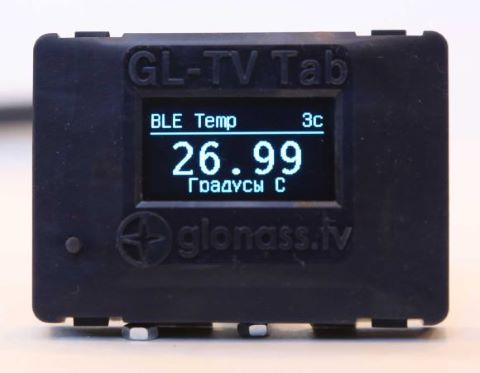

Добавили отображение информации о времени последнего принятого пакета в секундах для BLE (Bluetooth Low Energy) датчиков.

На корпусе появилась кнопка, с помощью которой теперь можно перелистывать дисплеи. Длительное нажатие (более 10 секунд) переводит индикатор в режим конфигурирования.

В программном обеспечение индикатора добавены следующие функции:

  • возможность отображения температуры проводных цифровых датчиков LLS;
  • возможность отображения частоты (CNT) проводных цифровых датчиков LLS;
  • функция отображения или скрытия выводимых параметров на экран;
  • возможность передачи данных, полученных от BLE датчиков терминалу по 485 интерфейсу. Теперь индикатор может выполнять роль приемника BLE датчиков, такого как BLE приемник-конвертер GL-TV R1.

Напоминаем, что индикатор GL-TV Tab читает любые датчики BLE (технология Bluetooth Low Energy)!
Реализовано преобразование данных от датчиков с помощью таблицы расчета, сопоставлений (тарировочной таблицы).

Индикатор может выступать в роли:

  • Индикатора объема топлива баков транспортных средств с помощью BLE и проводных RS-485 датчиков уровня топлива;
  • Индикатора температуры BLE датчиков и проводных RS-485 датчиков температуры;
  • Индикатора любых технологических данных с любых Bluetooth датчиков, работающих в режиме BLE Advertising;
  • Преобразователя - конвертора BLE в интерфейс RS-485.

Индикатор может одновременно работать с датчиками по проводному интерфейсу RS-485 и BLE датчиками.

В связке с датчиком уровня топлива успешно заменяет штатный указатель уровня топлива с более высокой точностью. Позволяет водителям транспортных средств легко контролировать объем заправок и точно знать остаток топлива в баке.

Более подробно можно прочитать здесь: https://glonass.tv/ble-ustrojstva/unive … b-1-3.html

  • Универсальный индикатор BLE датчиков GL-TV Tab 1.3
  • Универсальный индикатор BLE датчиков GL-TV Tab 1.3
8

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Краткое видео работы универсального индикатора, к которому подключены:
1) проводной датчик уровня топлива по интерфейсу RS-485,
2) беспроводной Bluetooth датчик уровня топлива,
3) универсальный Bluetooth датчик, выступающий в роли температурного датчика.

Датчик показывает уровень топлива проводного и беспроводного датчика уровня топлива, их сумму. Показывает температуру от проводного датчика уровня топлива и температуру от универсально BLE датчика.

Возможности универсального индикатора:
* читает любые датчики BLE (технология Bluetooth Low Energy) и показывает на экране любой выбранный вами параметр;
* передавать данные в RS-485, полученные от BLE датчиков;
* читает проводные датчики с интерфейсом RS-485 по протоколу LLS;
* поддерживает показ на экране до 9 выбранных параметров, с автоматическим перелистыванием:
* поддерживает ручное перелистывание экранов вперед с помощью нажатия на кнопку:
* имеется преобразование данных датчиков с помощью таблицы расчета, сопоставлений (тарировочной таблицы):
* позволяет описывать визуализируемый на экране параметр двумя строками.

Индикатор может выступать в ролях:
* Индикатора объема топлива в баке транспорта от BLE и проводных RS-485 датчиков уровня топлива;
* Индикатора температуры Bluetooth датчиков температуры;
* Индикатора любых технологических данных с любых Bluetooth датчиков, работающих в режиме BLE;
* Приемника преобразователя, конвертера BLE данных в проводной интерфейс RS-485.

9

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

(14/10/2022 10:15:42 отредактировано opl)

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Был бы идеальный прибор, если в него добавить  две CAN шины, аналоговые входы и выходы,
что позволило бы осуществлять:
1. чтение и отображение выбранных параметров с CAN шины, в том числе с таблицами пересчета
2. добавить аналоговый универсальный вход: напряжение, частота, измерение сопротивления с таблицей пересчета
3. добавить универсальный выход: напряжение, частота, иммитация резистивной нагрузки (0.250 Ом и 250-0 Ом)
4. добавить конвертацию аналогового входа в нужный нам параметр в CAN (с  таблицей пересчета) - аналоговые штатные дуты в таком варианте можно

Можно было бы конвертить сигналы например с CAN в аналоговый выход напряжение 0...15 В
Например  читаем с  CANa нагрузку на двигатель и конвертим  ее в выходное напряжение (требуется для контроллеров газ+дизель).

Еще вариант очень актуальный сегодня, это техника на двух видах топлива, где установлен ДУТ 485 в  бак дизель, а второй бак ГАЗ, со своим ДУТ, как правило имеющий резистивный выход 250...40 Ом. -  в этом случае используя конвертацию аналоговый вход  в --> СAN или в LLS 485 позволило бы  отправлять уровень газа в систему мониторинга.


Еще вариант применения - читать одним  CAN данные c шины авто, подмешивать данные например с аналогового входа, с BLE, с RS485 и выдавать все это хозяйство во второй CAN на навигационный терминал и одновременно отображать нужные параметры на экране устройства. Таким образом устройство бы собирало всю информацию с подключенных датчиков и на терминал мониторинга отправляло все в CANe.


Получился бы шикарный конвертор+отображалка!! Вариантов использования которому масса!!

Системы мониторинга транспорта, системы оповещения населения ГО и ЧС, видеонаблюдение, охранная и пожарная сигнализация.
10

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

(14/10/2022 10:17:09 отредактировано opl)

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

glonass.tv пишет:

Индикатор может выступать в ролях:
* Индикатора объема топлива в баке транспорта от BLE и проводных RS-485 датчиков уровня топлива;
* Индикатора температуры Bluetooth датчиков температуры;
* Индикатора любых технологических данных с любых Bluetooth датчиков, работающих в режиме BLE;
* Приемника преобразователя, конвертера BLE данных в проводной интерфейс RS-485.

Добавьте еще в качестве индикатора TPMS системы подключенной по RS485.

Системы мониторинга транспорта, системы оповещения населения ГО и ЧС, видеонаблюдение, охранная и пожарная сигнализация.
11

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Универсальный индикатор позволяет контролировать температурный режим и сопровождает открытие створки фургона звуковым сигналом.
Звуковое оповещение возможно настроить для различных параметров и выставить необходимые диапазоны для срабатывания.

12

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

glonass.tv пишет:

Универсальный индикатор позволяет контролировать температурный режим и сопровождает открытие створки фургона звуковым сигналом.
Звуковое оповещение возможно настроить для различных параметров и выставить необходимые диапазоны для срабатывания.

а как крепить датчики, если нельзя сверлить реф?

13

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

(05/10/2023 14:07:15 отредактировано lexxon)

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

smit4ever пишет:

а как крепить датчики, если нельзя сверлить реф?

Морозостойкие жидкие гвозди, как вариант.

14

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

А какой датчик двери  ble подходит к  индикатору?

15

Универсальный индикатор BLE датчиков GL-TV Tab 1.3

Re: Универсальный индикатор BLE датчиков GL-TV Tab 1.3

MyFly пишет:

А какой датчик двери  ble подходит к  индикатору?

Любой BLE датчик с электронный герконом (сенсором магнитного поля). Зная структуру пакета BLE вы указываете в индикаторе от куда читать данные и длину данных (как правило 2 или один байт). Узнать структуру BLE можно либо через инструкцию индикатора, либо можно самостоятельно изучив структуру пакета, к примеру с помощью nrf connect.
Известные нам на данный момент датчики для контроля открытия-закрытия двери:

  • конечно наши GL-TV Uni,
    ADM 35,
    ADM31,
    TESLiOT-START,
    TESLiOT-ONE,
    ARNAVI BLE-TERMO.
