Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by yurimasterk 13/05/2017 00:28:33)

Topic: Exzotron. Качественный контроль расхода топлива на бензовозе....

Приветствую уважаемые коллеги!

Предлагаю Вашему вниманию Индикатор расхода топлива EFD-01 для топливозаправщика,
с аппаратным контролем фазы вращения счетчика ППО при использовании устройства снятия сигнала УСС Б70/Б25.

Exzotron. Качественный контроль расхода топлива на бензовозе....

Для тех кто поставил УСС Б70 и подключил напрямую к терминалу по одной фазе известно что имеется ряд
проблем из за чего клиент не удовлетворен качеством данных, так как имеем кучу проблем:

1. Импульсы при движении заправщика.
2. Несоответствие выданного топлива с фактическим.
3. Нужен преобразователь напряжения с 24 на 12.
4. Требуется в шаблон отчета добавлять фильтры для устранения дребезга.

Предлагаемое решение полностью исключает весь ряд проблем, позволяет сделать бюджетное решение
по выдаче топлива качественным с гарантированным результатом.

Данное устройство позволяет качественно снимать данные с устройства УСС (с счетчика ППО)  и отображать информацию о текущей выдачи топлива на цифровом табло. Позволяет заправщику отгружать топливо ночью без фонарика.
Для снятия сигнала используется два информационных канала, что позволяет исключать «наматывания», а так же контролировать сторону вращения. Имеет отдельный цифровой вывод для подключения к терминалам спутникового мониторинга(GPS/GLONAS).

Для снятия сигнала используется два информационных канала, что позволяет исключать «наматывания», а так же контролировать сторону вращения. Имеет отдельный цифровой вывод для подключения к терминалам спутникового мониторинга(GPS/GLONAS).

Функционал:
1. Текущий счетчик.
2. Тотальный счетчик.
3. Кнопка калибровки счетчика.
4. Кнопка переключения режимов.(текущий / тотальный счетчик)
5. Кнопка сброса текущего счетчика в ноль.

Допустимое кратковременное напряжение питания 9-80 V
Потребление (без учета потребления датчика оборотов) 2.2W
при 12V до 200mA
при 24V до 100mA
Максимальный ток, потребляемый датчиком оборотов 200mA
Напряжение питания датчика 5/12 V
Защитный показатель IP65
Максимальная частота импульсов 3000 имп/сек
Выход импульсов гальванически изолированный, универсальный
Защита счетных входов от тока больше 50mA

Документация: http://exzotron.ru/wp-content/uploads/2 … ATSIYA.pdf

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
2

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Цена???

3

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

krank35 wrote:

Цена???

Ответил в личном сообщении.

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
4

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

И мне, пожалуйста.

5

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Ответил в личном сообщении.

BoolAB wrote:

И мне, пожалуйста.

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
6

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

монтаж оборудования:
Exzotron. Качественный контроль расхода топлива на бензовозе....
Exzotron. Качественный контроль расхода топлива на бензовозе....

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
7

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by vaf 27/03/2017 07:16:07)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Интересная вещь, цену в личку

8

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

написал

vaf wrote:

Интересная вещь, цену в личку

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
9

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by yurimasterk 13/05/2017 00:32:09)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

поступил заказ от клиента сделать очень бюджетный вариант по стоимости на двух кубовый небольшой заправщик,
Удалось поместить все в одну коробку... с использованием счетчика ПИУСИ.
Exzotron. Качественный контроль расхода топлива на бензовозе....

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
10

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Внесены добавления в функционал:

1. Передача тотального счетчика по 485 порту по протоколу ЛЛС.
2. Теперь импульсный выход привязан к тотальному счетчику, так же можно указывать разрядность импульсов на литр.
     100 импульсов на литр, 10 импульсов на литр, 1 импульс на литр.

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
11

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Под вопросом, надежность и точность этого PIUSI счетчика.

Насколько качественна повторяемость выдачи одной и той же дозы??
Овальные шестерни пласитк??

Системы мониторинга транспорта, системы оповещения населения ГО и ЧС, видеонаблюдение, охранная и пожарная сигнализация.
12

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

минус пиуси, при движении есть дребезг, поэтому нужно отключать счетчик если нет карты в приемнике.
Ставили на кубовую небольшую емкость для небольших объемов.
Год уже отработали вопросов нет...

opl wrote:

Под вопросом, надежность и точность этого PIUSI счетчика.

Насколько качественна повторяемость выдачи одной и той же дозы??
Овальные шестерни пласитк??

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
13

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by yurimasterk 28/09/2017 13:10:57)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Доработана функциональность индикатора выдачи топлива.

Теперь можно получать показания тотального счетчика по 485 порту по протоколу ЛЛС.

Так же теперь выход имеет настройки:
1 импульс на литр
10 импульсов на литр
100 импульсов на литр


внутренний калибровочный коэффициент не влияет на выход.
http://exzotron.ru/indikator-rashoda-topliva-efd-01/
https://www.youtube.com/watch?v=qqtX1ItCpIc

=====================================================
www.exzotron.ru
sale@exzotron.ru skype: yurimasterk ICQ: 95352813
14

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by exzotron 15/10/2017 17:15:00)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Указанный индикатор отлично прижился в новой модели легендарного EFL, версия 4.02.

  • Exzotron. Качественный контроль расхода топлива на бензовозе....
  • Exzotron. Качественный контроль расхода топлива на бензовозе....
http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
15

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by exzotron 22/01/2018 11:28:47)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

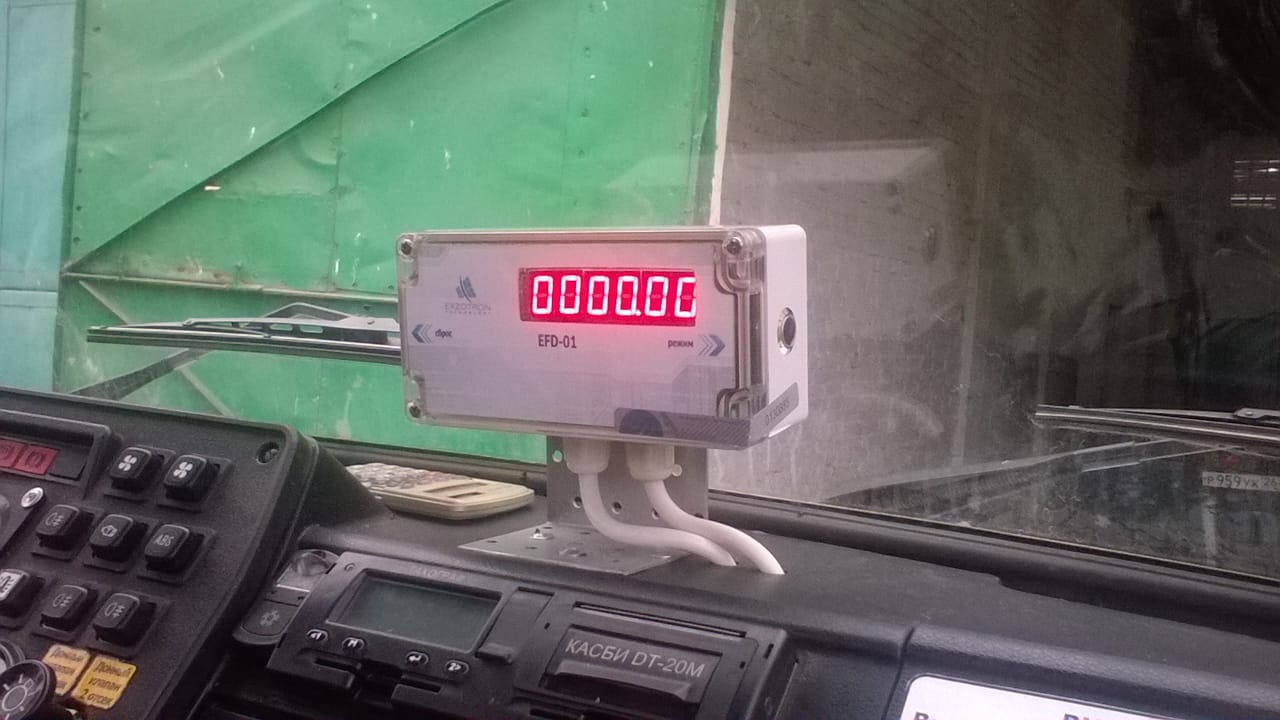

EFD-01  может устанавливаться в кабине и комплектоваться:
1- считывателем карт ERF
2- клапаном для блокировки выдачи без карт + блок управления клапаном EXZ
3- преобразователем напряжения
И всё это подключается к терминалу мониторинга.

Примеры монтажа 12 бензовозов в Ставрополье нашим представителем Денисом Золотухиным на фото

Exzotron. Качественный контроль расхода топлива на бензовозе....
Exzotron. Качественный контроль расхода топлива на бензовозе....
Exzotron. Качественный контроль расхода топлива на бензовозе....
Exzotron. Качественный контроль расхода топлива на бензовозе....

  • Exzotron. Качественный контроль расхода топлива на бензовозе....
  • Exzotron. Качественный контроль расхода топлива на бензовозе....
  • Exzotron. Качественный контроль расхода топлива на бензовозе....
  • Exzotron. Качественный контроль расхода топлива на бензовозе....
http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
16

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

ценник в личку

17

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Sergios wrote:

ценник в личку

отписал в ЛС

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
18

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by exzotron 18/06/2019 22:12:21)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Составили свежее понятное описание изделия:

ИНДИКАТОР РАСХОДА ТОПЛИВА EFD-01

Цифровой индикатор EFD-01 является аппаратным контроллером УСС и иных источников импульсов. Предназначен для отображения информации со счетчиков топлива ППО25/ППО40, измерителей объёма и счётчиков водомерного типа с импульсным выходом. Обеспечивает электронную калибровку и помимо текущего счётчика снабжён тотальным счётчиком, необходимым для бухгалтерии.

На входе EFD-01 два импульсных входа, то есть для снятия сигнала используется два информационных канала, что позволяет контролировать сторону вращения. Это исключает «биение» – получение ложных импульсов при движении заправщика, приводящих к несоответствию показаний счётчика и данных в мониторинге. EFD-01 имеет отдельный цифровой (импульсный) и RS485 выходы для подключения к терминалам спутникового мониторинга(GPS/ГЛОНАСС).  По RS485 выходу помимо текущих показаний может передаваться тотальный счётчик.
По бокам EFD-01 имеются 2 кнопки:
- кнопка Сброса для обнуления текущего счётчика
- кнопка Режима для переключения показаний с текущих на тотальные и обратно

Прибор предназначен для подсчета топлива при помощи установленного в топливную систему счетчика. Ведется два учета – разовая раздача и тотальный счетчик. Разовая раздача – отображается с миллилитрами в формате XXXX.XX  При необходимости счетчик раздачи можно сбросить нажатием на кнопку «Сброс». Тотальный счетчик – не сбрасывается и учет ведется в литрах, отображается как XXXXXX. Прибор может переключаться между отображением двух режимов посредством нажатия на кнопку «режим».
EFD-01 имеет защиту от «дребезга» счетного датчика. Эта защита имеет память до 64 импульсов в обратную сторону. Это означает что, если колесо датчика будет иметь биения в несколько импульсов в обе стороны -  прибор будет фильтровать ложные импульсы. А начинать отсчет после того как получит подряд несколько импульсов в одну сторону.

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
19

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Индикатор ЕФД уже используется при подключении к мониторингу раздаточных колонок. И это не только старых советских, но и современных с цифровой индикацией, например, Топаз 511. Там он используется прежде всего из-за тотального счётчика, которого в колонках нет.
Также его иногда размещают в диспетчерской, опять таки с тотальным счётчиком и качественным учётом в бухгалтерии.

Недавно это решение было реализовано с терминалом и AGFC Автограф. Успешно

Об этом пишем в теме https://forum.gurtam.com/viewtopic.php?id=11560

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
20

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Если на бензовозе установлен счётчик ДД 25, его меняют на объёмомер, как на всех АЗС стоит, сверху устанавливают генератор импульсов Топаз и выход пускают на индикатор ЕФД. В результате получают в ЛЮБУЮ систему мониторинга калибровку, текущие показания и тотальный счётчик.

  • Exzotron. Качественный контроль расхода топлива на бензовозе....
http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
21

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

А разве для ДД25 нет доработки для выдачи импульсов или данных по количеству подсчитанных импульсов с общего вала счетчика? Это и дешевле, и точнее в части расхождений показаний двух счетчиков? Или я что-то не так понял?

ООО Инновационная компания "ДилЛайн"
www.dealline.ru
Дмитрий Ларионов
22

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Дмитрий Л wrote:

А разве для ДД25 нет доработки для выдачи импульсов или данных по количеству подсчитанных импульсов с общего вала счетчика? Это и дешевле, и точнее в части расхождений показаний двух счетчиков? Или я что-то не так понял?

рабочего решения нет, если с ППО можно получить дорогим УСС (за те же деньги можно объёмомер с генератором поставить - выгоднее), то здесь чем вы импульсы посчитаете?

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
23

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

exzotron wrote:
Дмитрий Л wrote:

А разве для ДД25 нет доработки для выдачи импульсов или данных по количеству подсчитанных импульсов с общего вала счетчика? Это и дешевле, и точнее в части расхождений показаний двух счетчиков? Или я что-то не так понял?

рабочего решения нет, если с ППО можно получить дорогим УСС (за те же деньги можно объёмомер с генератором поставить - выгоднее), то здесь чем вы импульсы посчитаете?

Почему нет решения?

Датчик ДО-14.0 предназначен для преобразования угла поворота выходного вала измерителей объема счетчиков жидкости ДД-25/1,6 (ООО ПКФ «ПриборКомплект») в электрические импульсы (сигналы). Внешнему устройству импульсы передаются по одному импульсному каналу.

Датчик ДО-10.А предназначен для преобразования угла поворота вала измерителя объема счетчика жидкости ППО-25/1,6 и ППО-40/0,6 (производства ОАО «Промприбор» г. Ливны) в электрические импульсы (сигналы). Передача импульсов осуществляется по двум независимым импульсным каналам. В датчике реализован режим «определение направления вращения».

Изделие предназначено для работы во взрывоопасной зоне, и имеет маркировку взрывозащиты 2Ex mc IIC T6 Gc.

ДО-10.RS предназначен для преобразования угла поворота вала измерителя объема счетчика жидкости ППО-25 и ППО-40 (ОАО «Промприбор» г. Ливны) в электрические импульсы (сигналы). Импульсы подсчитываются микроконтроллером, при этом обрабатываются по определенному алгоритму. Результаты обработки хранятся в энергонезависимой памяти и передаются внешнему устройству по интерфейсу RS-232 и RS-485.

Изделие предназначено для работы во взрывоопасной зоне, и имеет маркировку взрывозащиты 2Ex mc IIC T6 Gc.

Данные решения не только дешевле, но и наиболее объективно подсчитывают результат измерений, т.к. снимают данные с вала прибора, соответственно передают те же показания, что фиксирует прибор учета, и не требуют дополнительной какой-либо калибровки.

ООО Инновационная компания "ДилЛайн"
www.dealline.ru
Дмитрий Ларионов
24

Exzotron. Качественный контроль расхода топлива на бензовозе....

(edited by exzotron 26/06/2019 17:57:43)

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

Дмитрий Л wrote:

....

А можно поинтересоваться как много ДО вы уже установили? И с каким оборудованием в обвеске? там считыватель карт, блокировка выдачи без карты и т.п.
И на какую систему мониторинга? и ещё вопрос, имеется экспорт в 1С?

http://exzotron.ru
sales@exzotron.ru
+7 (804) 333-06-73
25

Exzotron. Качественный контроль расхода топлива на бензовозе....

Re: Exzotron. Качественный контроль расхода топлива на бензовозе....

exzotron wrote:
Дмитрий Л wrote:

....

А можно поинтересоваться как много ДО вы уже установили? И с каким оборудованием в обвеске? там считыватель карт, блокировка выдачи без карты и т.п.
И на какую систему мониторинга? и ещё вопрос, имеется экспорт в 1С?

Судя по многоточию в цитате, Вас не интересуют какие-либо доводы в пользу того, что как то мешает продажам. Тогда к чему вопросы, которые вообще не относятся к теме обсуждения? Я не являюсь каким-то заинтересованным лицом изготовителя тех девайсов, о которых я написал. Я просто вставил "замечание" там, где представляется что-то "единственное" или "лучшее". Я специально пишу эти слова в кавычках, т.к. их смысл любят использовать при недобросовестной конкуренции, вводя в заблуждение потребителей, а так же любит за это привлекать к ответственности Федеральная антимонопольная служба.

А для потребителей гораздо целесообразней иметь вместо нескольких один прибор, который показывает, который передает информацию на другие приборы о том, что он показывает, и который калибруется и поверяется. Особенно это имеет смысл, когда появляется разница между показаниями прибора учета и другим прибором, который передает данные на другие устройства, потому что заинтересованные стороны могут считать одни из двух показаний ложными.

ООО Инновационная компания "ДилЛайн"
www.dealline.ru
Дмитрий Ларионов
